基本信息：

項目名稱：西影多媒體演示中心A座項目

項目地點：西安

項目簡介：

       西影多媒體演示中心A座位于西安市雁塔區西影路508號，本樓為以東5層高的綜合性大樓。設計一套系統實現整個商業綜合體的應急照明控制，減少災害發生時的人員傷亡，降低財產損失。

      針對本項目的特性，在建筑內配置安科瑞應急疏散照明燈具，按照設計圖紙要求，配合現場施工方，完成這個系統的施工，調試工作。在施工結束后，還與消防進行聯動測試，根據實際情況以及疏散方案編制逃生路線。

系統結構描述：

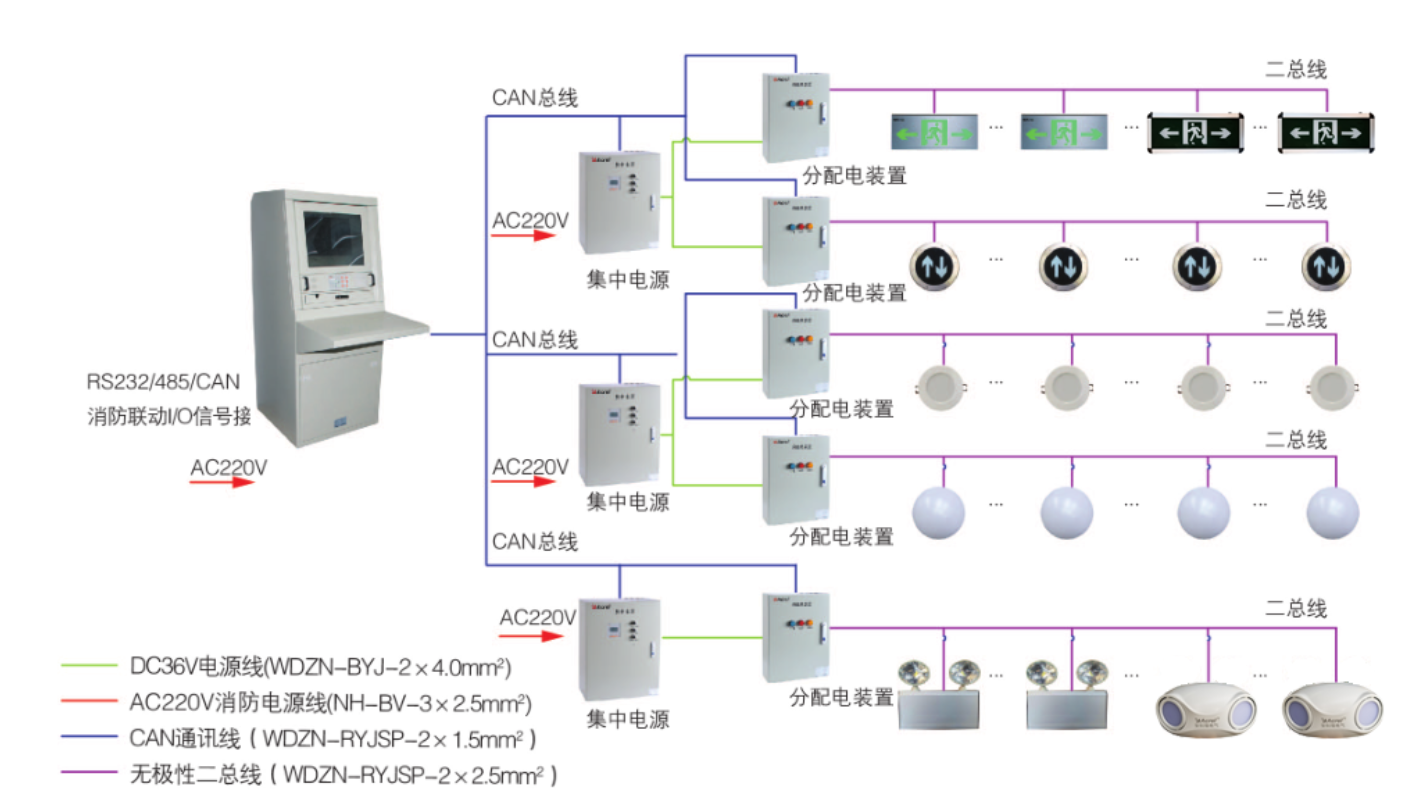

系統架構圖：

      現場共有1臺控制器，7臺集中電源，7臺分配電裝置，合計對148臺壁掛玻璃面板安全出口指示燈具、29臺吊裝玻璃面板雙面單向指示燈具、32臺壁掛玻璃面板左向指示燈具、26臺壁掛玻璃面板右向指示燈具、44臺壁掛玻璃面板樓層指示燈具、284臺吸頂式應急照明燈具、59臺壁掛式應急照明燈具進行監控，火災自動報警系統無縫對接，當發生火災時，及時得到火災信息，系統自動生成逃生路線。同時也可以通過自動和手動兩種方式進入應急狀態。

系統實現的功能：

消防聯動

      本系統與火災自動報警系統無縫對接，當發生火災時，及時得到火災信息，系統自動生成逃生路線。同時也可以通過自動和手動兩種方式進入應急狀態。

故障報警

      本系統采用消防二總線將具有通信功能的設備和燈具相互連接起來，當監控系統中的設備及燈具發生短路、斷路等故障時，控制器能發出故障報警信號，指示故障報警地點并保存故障報警信息，保障了電氣安全的可靠性。

系統監控

      控制器可對系統內部的所有組件工作狀態進行24小時監控，實時檢測其工作狀態是否正常，包括集中電源、分配電裝置、燈具，火災報警時，能迅速發出指令，控制燈具的顯示狀態。

系統自檢

      自動檢查控制器中所有狀態指示燈、顯示屏、喇叭、打印機是否正常。自檢功能分為常規自檢、月檢和年檢，定期檢查電路故障，消除安全隱患。常規自檢方式為所有指示燈閃亮、顯示器、音響器件發聲；月檢方式為上電24H后，每隔30天應急工作30~180秒；年檢方式為每年應急工作時間不少于30min。

記錄查詢

      當系統發生應急啟動、故障等事件時，控制器能自動記錄事件類型，事件發生時間，事件發生區域以及事件的詳細信息，可在日志記錄中自定義查詢?nèi)掌诩胺秶刂破髂艽鎯κ录涗洺^10000條。

導光流

      控制器可通過軟件界面設置燈具順序閃亮的頻率，2～32Hz可設。

權限控制

      為確保系統的安全運行，控制器軟件操作權限分為普通用戶級和管理用戶級，不同級別具有不同的操作權限。

      ① 普通用戶級：實時狀態監視、事件記錄查詢、終端遠程復位、設備自檢；

      ② 管理用戶級：實時狀態監視、事件記錄查詢、終端遠程復位、設備自檢，控制器系統參數查詢、控制器各模塊單獨檢測、普通用戶添加與刪除。
