興慶坊項目電力監控系統的研究與應用

2022-05-05

基本信息:

項目名稱:興慶坊項目


項目簡介:

      陽光城·檀府項目位于曲江慈恩西路以東,雁塔南路以西,南臨曲江銀泰城,北臨陜西大劇院,處于曲江大唐不夜城板塊核心位置。

      本項目共有一間變配電室,合計7臺變壓器,共206塊儀表,其中22塊AMC96L-E4,184塊AMC72L-E4;值班室位于配電室附近。


系統結構描述:

      安科瑞Acrel-2000系統根據陽光城·檀府項目現場實際情況,配電室合計206塊電力儀表采用屏蔽雙絞線分8根總線分別接至值班室操作臺內的通訊管理機上,保障了變電所電力監控系統傳輸的穩定性與實時性。如下圖所示:

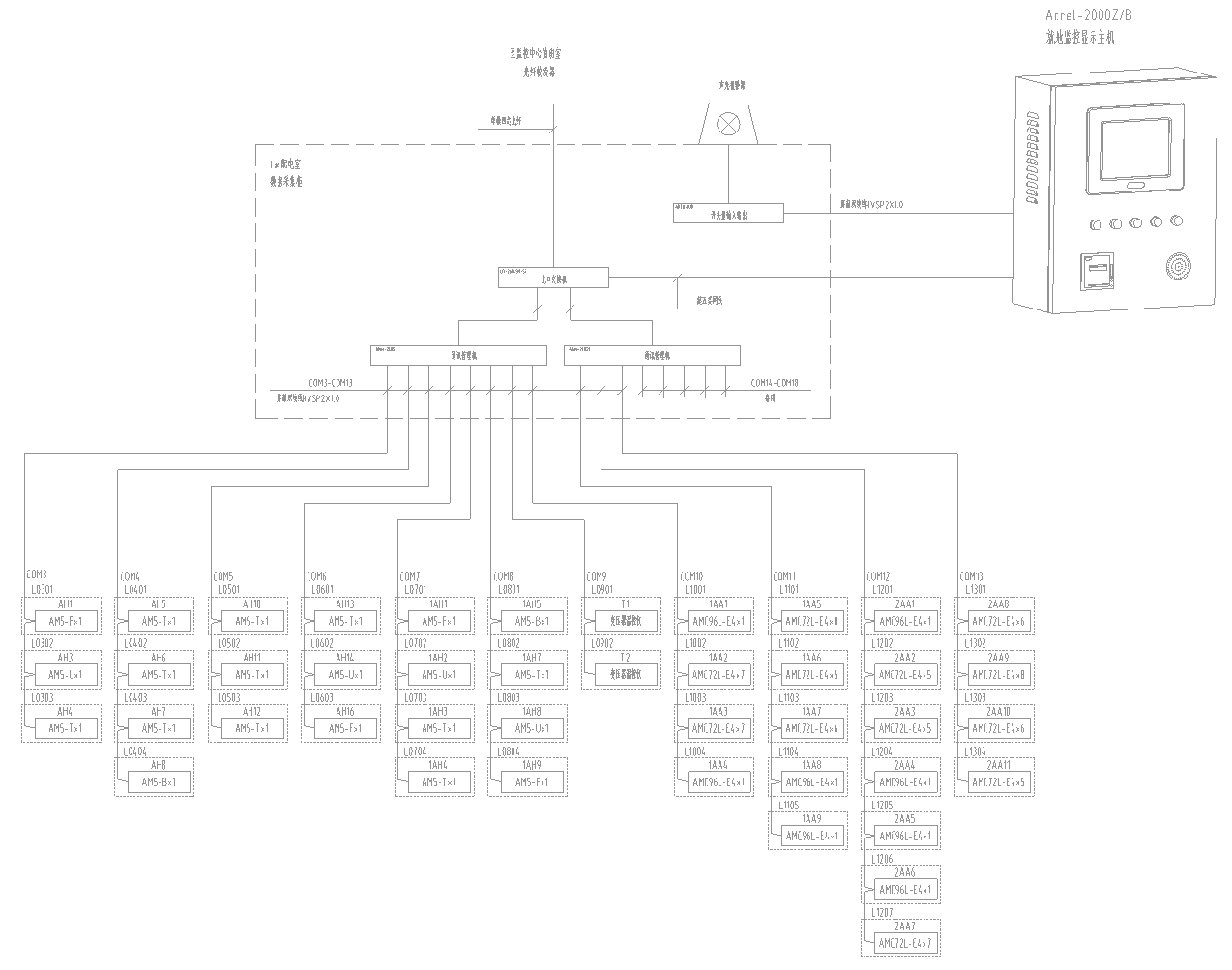

系統拓撲圖

1)站控管理層

      站控管理層針對電力監控系統的管理人員,是人機交互的直接窗口。在陽光城·檀府項目中主要指置于監控室的監控主機。

2)網絡通訊層

      通訊層主要是由以總線網絡組成??偩€網絡的主要功能是實現多功能儀表等與站控管理層之間的數據交互,使配電系統管理集中化、信息化、智能化,極大提高了配電系統的安全性、可靠性和穩定性,真正達到了無人值守的目的。

3)現場設備層

       現場設備層是數據采集終端,主要由0.4KV配電柜上的電力儀表組成,智能設備通過屏蔽雙絞線RS485接口,采用MODBUS通訊協議總線連接接入監控主機進行組網,實現遠程控制。

電力儀表現場連接示意

      現場電力儀表以手拉手方式通過屏蔽雙絞線(RVSP2*1.0)進行通訊連接,每根總線連接電力儀表數量25只左右。具體連接示意圖如下所示:

通訊線路連接示意圖



系統實現的功能:

      配電所實時監控系統圖為主監控畫面,主要實時監測陽光城·檀府配電室內所有低壓配電回路的運行狀態。在系統圖中可以直觀的看到每路0.4KV配電柜回路的運行參數和狀態,如:三相電壓、電流、有功功率、無功功率、功率因數、頻率等。

      事件告警記錄功能,主要完成對查詢時間段內出現的報警信息事件記錄以及發生時間,為值班人員提供依據并且分析事故發生的原因。

      參數抄表功能,主要對0.4KV配電柜各回路的電參數進行查詢。支持任意時刻電參數查詢,具備數據導出和報表打印等功能。該報表各回路名稱和數據庫關聯,方便用戶修改回路名稱。

      系統通訊結構示意圖,主要顯示系統的組網結構,系統采用分層分布式結構,同時監測間隔層設備的通信狀態。紅色表示通訊正常,綠色表示通訊異常。

      負荷曲線界面,可以查詢各個回路的歷史功率負荷曲線。

      權限管理,可以給不同的用戶設置不同的權限,防止越權操作。

?
