基本信息：

項目名稱：呼和浩特東岸國際項目

項目地點：呼和浩特

項目簡介：

      呼和浩特東岸國際項目位于呼和浩特市賽罕區東五緯路18號。本次要監控的為A區商業樓，地上十四層，地下二層。后臺主機設置在消防控制室，監控室位于地上一層。

      隨著科技的發展和社會的不斷進步，人們對生活品質要求越來越高，傳統照明方式雖然結構簡單、直觀，但控制方式單一，只能進行開或關，整個照明系統只能采用人工值班方式，而安科瑞智能照明系統操作方便，能隨時控制燈具的發光時間以及自動亮滅時間，節能節電，可以通過預設情景模式控制燈具，而傳統的照明系統無法滿足這些要求，我司為呼和浩特東岸國際項目設計一套安科瑞智能照明監控系統，該項目配置智能照明監控模塊，控制公共照明區域的通斷，并同時設置多場景照明回路。

系統結構描述：

      本監控系統主要實現呼和浩特東岸國際A區商業樓的公共區域照明回路的遠程控制。該系統總計有16臺ASL100-S2/16、3臺ASL100-S8/16和2臺ASL100-S12/16，現場所有智能照明控制模塊采用星型的方式接在一起，采用KNX總線通訊連接至控制室處的智能照明觸摸屏，從而完成整個商場的智能照明控制。

      本監控系統采用分層分布式結構，如下圖所示：

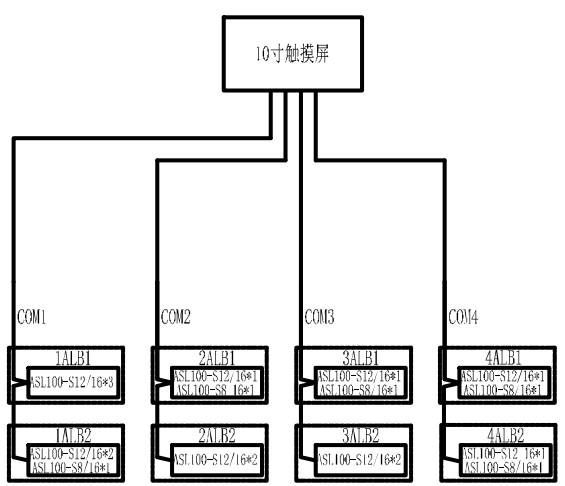

網絡拓撲圖

     間隔設備層主要為：智能照明驅動器模塊。這些設備安裝在現場的照明配電箱內，各驅動器通過現場KNX總線組網通訊，實現數據現場采集。

     網絡通訊層及站控管理層：此項目的網絡通訊層和站控管理層集成在一起，網絡設備和站控管理層設備都是此項目配置的智能照明10寸觸摸屏。

系統實現的功能：

定時控制

      通過時鐘管理器，實現整個系統的有關區域照明的定時和自動管理功能，實現公共通道、景觀照明、泛光照明、車庫照明定時控制。如百葉窗定時升降、集中供熱定時調節、節假日照明定時關閉、定時通知等。

場景控制

      智能照明控制系統根據各個部門的需求，設定不同種類的場景模式，進行各種照明燈光的組合，達到美化工作環境的效果；結合人體感應傳感器，當人員離開時，關閉所有該會議室照明。

人體感應控制

      在辦公走道和樓梯內，布置人體感應傳感器。在有人員進入區域時，自動開打開照明。當人員離開后，延遲一段時間再關閉。若延遲時間內有人進入，則重新進入打開模式，以達到節能目的。并且可以設置白天有效，晚上無效，根據需求設定。

恒照度控制

       在室內辦公區域內，布置照度傳感器，可以根據外界自然光源，自動調節室內照明的燈光亮度和開燈數量；既充分利用了自然光，又可以為室內人員創造一個舒適的工作環境。

實時監控

      控制室，配置一臺中控主機，所有照明控制設備，通過KNX網關，接入監控系統，操作管理人員，可以通過中控電腦，實時監視總線、區域、樓層、樓棟等照明狀態，并可根據需求進行控制調整。系統繪圖工具支持向量圖和多層頁面，圖形頁面縮放方便，切換簡單，支持DXF、WMF、BMP、JPG、ICON等圖形對象的嵌入、支持二維、三維圖元的繪制，增加可視化的空間效果。

報警處理

      系統提供了警報處理能力，用戶可采用編程來完成不同的任務，當某種警報條件出現時應做什么，可由用戶自行確定。

事件通報

      系統提供了事件通報功能，支持郵件通報、文本輸出以及事件驅動打印，可按照用戶預先設置的條件，觸發事件通報功能。

日照時間計算

      按照用戶當前所在的時區，計算日照時間，作為定時控制的時間基準。

數據交換

      系統可以直接使用ETS2和ETS3項目的數據，方便的實現軟件升級和替代；還可接受以CVS文件格式保存的模塊及系統數據；系統支持OPC服務，可以與其他建筑智能化系統進行數據交換。

系統聯動

      系統可以輸入模塊，接受其他系統或工作人員的強切信號；實現安防系統、廣播系統、會議系統，甚至消防系統的聯動控制，控制相應燈具點亮和設備啟停。
