巴彥高勒煤礦選煤廠項目電力監控系統的設計與應用

2023-05-24

基本信息:

項目名稱:巴彥高勒煤礦選煤廠項目

項目地點:內蒙古


項目簡介:

      巴彥高勒煤礦選煤廠項目電力監控系統含31個AMC72L/E4-K安科瑞多功能儀表以及78個ARDM安科瑞馬達保護器。單獨設置1套當地安科瑞電力監控系統,在值班室監控所儀表的運行狀況。


系統結構描述

      安科瑞Acrel-2000Z系統根據巴彥高勒煤礦選煤廠項目現場實際情況,整體網絡結構采用屏蔽雙絞線直接接至數據采集器然后通過網線將數據上傳至配電室的監控主機,保障了電力監控系統傳輸的穩定性與實時性。

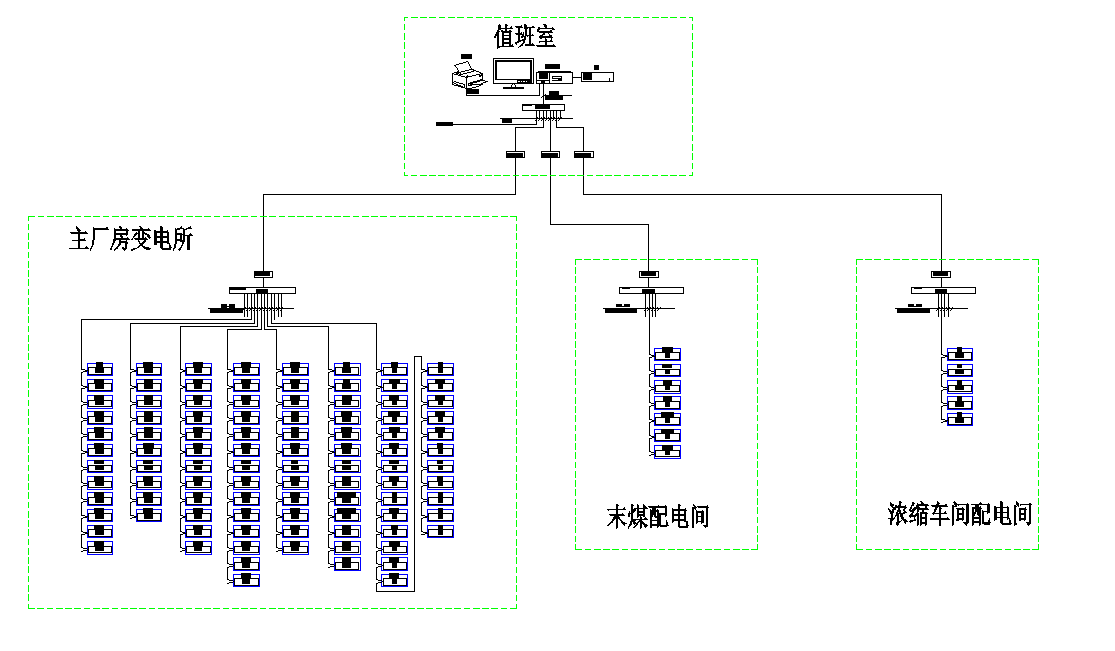

系統拓撲圖

1)站控管理層

      站控管理層針對電力監控系統的管理人員,是人機交互的直接窗口。在天康生物股份有限公司獸用生物安全等級三級防護升級改造項目中主要指置于監控室的監控主機。

2)網絡通訊層

      通訊層主要是由以總線網絡組成。總線網絡的主要功能是實現現場微機保護及多功能儀表等與站控管理層之間的數據交互,使配電系統管理集中化、信息化、智能化,極大提高了配電系統的安全性、可靠性和穩定性,真正達到了無人值守的目的。

3)現場設備層

      現場設備層是數據采集終端,主要由10KV配電柜上的微機保護裝置以及多功能電力儀表組成,智能設備通過屏蔽雙絞線RS485接口,采用MODBUS通訊協議總線連接接入監控主機進行組網,實現遠程控制。


系統實現的功能:

     配電柜實時監控系統圖為主監控畫面,主要實時監測配電柜所有回路的運行狀態,紅色代表合閘,綠色代表分閘。在系統圖中可以直觀的看到每路進線和出線的運行參數和狀態,可以看到變壓器出線側的所有常規電力參數,如:三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電度等。

      事件告警記錄功能,主要完成對查詢時間段內出現的報警信息事件記錄以及發生時間,為值班人員提供依據并且分析事故發生的原因。

      參數抄表功能,主要對10KV配電柜各回路的電參數進行查詢。支持任意時刻電參數查詢,具備數據導出和報表打印等功能。該報表各回路名稱和數據庫關聯,方便用戶修改回路名稱。

      用電量報表功能,可選擇時間段進行查詢,支持任意時間段分回路的電度累計查詢,具備數據導出和報表打印等功能。為值班人員提供了精確可靠的電能報表。該報表各回路名稱和數據庫關聯,方便用戶修改回路名稱。如下圖所示,用戶可以直接打印報表,可以以EXCEL格式另存到其他位置。

      系統通訊結構示意圖,主要顯示系統的組網結構,系統采用分層分布式結構,同時監測間隔層設備的通信狀態。紅色表示通訊正常,綠色表示通訊異常。

      負荷曲線界面,可以查詢各個回路的歷史功率負荷曲線。

      權限管理,可以給不同的用戶設置不同的權限,防止越權操作。

?
