Acrel-6000電氣火災監控系統在同濟貴安醫院建設項目的應用

2023-05-24

基本信息：

項目名稱：同濟貴安醫院（一期）建設項目

項目地點：貴州

項目簡介：

同濟貴安醫院位于貴安新區金馬大道與磊馬路交叉口西南角，西靠四寨河水庫，臨近馬場科技城生物科技產業園，一期占地面積約350畝，總占地面積約600畝左右，規劃了住院部、療養院、居家養老等功能分區。

針對本項目的特性，為預防接地故障引起的電氣火災，結合本工程的重要性，本工程動力配電系統均配置漏電火災報警系統。該系統主要包括系統主機、現場監控器以及數據集中控制器。漏電火災報警主機設置在消防控制室。系統在各個樓層豎井配電箱的進線設置漏電火災探測器，對該處的漏電電流進行監控，當探測到配電回路漏電電流大于300mA、工作電流超過時限設定的報警值時，即發出聲光報警信號，準確報出故障點地址，監視故障點變化，顯示其狀態，對設備用電回路僅給出報警信號，不切斷其電源。

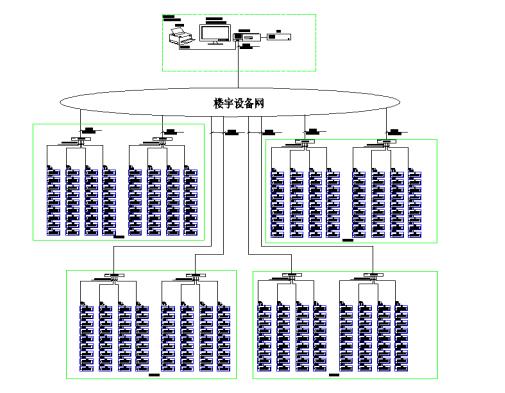

系統結構描述

1）站控管理層

站控管理層針對電氣火災監控系統的管理人員，是人機交互的直接窗口，也是系統的上層部分。安科瑞電氣火災監控系統主機充分考慮到用戶的操作習慣，和持續穩定運行，參照的相應的國家標準和規范。主機主要由監控軟件、觸摸屏、UPS電源、打印機等設備組成。將現場的各類數據信息進行計算、分析、處理，并以圖形、數顯、聲音、指示燈等方式反應給終端管理人員。使管理人員能夠實時掌握系統動態，且實現故障信息可追循，信息可導出等功能。

鑒于本項目中儀表點位以及數據量的規模，現為項目配置安科瑞Acrel-6000/B主機，本主機的具體參數見下文介紹。

2）網絡通訊層

本項目中的所有儀表須嚴格按照手拉手的形式連接，且所有的通訊總線須沿著弱電橋架鋪設。本項目的儀表分布在樓層強電間配電柜。

現場電氣火災探測器通過雙絞線（ZR-RVSP2*1.0）以手拉手方式進行通訊連接，分區域匯總到一個集線器，集線器再通過RS485總線接入主機，每根總線的儀表數量在30只以內。

3）現場設備層

本項目中主要是針對樓層配電箱的進線回路安裝安科瑞導軌式電氣火災探測器ARCM300L-J1，通過導軌式電氣火災探測器實時監控配電回路的漏電流大小來顯示整個配電系統的工作狀態。

ARCM系列剩余電流式電氣火災監控探測器，是針對 0.4kV 以下的TT、TN 系統設計的，通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理，從而預防電氣火災的發生，并實現了對多種電力參數的實時監測,為能耗管理提供準確的數據。產品采用先進的微控制器技術，集成度高，體積小巧，安裝方便，集智能化，數字化，網絡化于一身，是建筑電氣火災預防監控、系統絕緣老化預估等的理想選擇。產品符合 GB14287.2-2014《電氣火災監控系統第2部分：剩余電流式電氣火災監控探測器》的標準要求。

系統實現的功能：

監控報警功能：

監控設備能接收多臺探測器的漏電、溫度信息，報警時發出聲光報警信號，同時設備上紅色“報警”指示燈亮，顯示屏指示報警部位及報警類型，記錄報警時間，聲光報警一直保持，直至按顯示屏“復位”按鈕遠程對探測器實現復位。對于聲音報警信號也可以使用顯示屏“消聲”按鈕手動消除。

故障報警功能

通訊故障報警：當監控設備與所接的任一臺探測器之間發生通訊故障時，監控畫面中相應的探測器顯示故障提示，同時設備上的黃色“故障”指示燈亮，并發出故障報警聲音。

電源故障報警：當主電源或備用電源發生故障時，監控設備也發出聲光報警信號并顯示故障信息，可進入相應的界面查看詳細信息并可解除報警聲響。

自檢功能

檢查設備中所有狀態指示燈、顯示屏、喇叭是否正常。

報警記錄存儲查詢功能

當發生漏電、超溫報警或通訊、電源故障時，將報警部位、故障信息、報警時間等信息存儲在數據庫中，當報警解除、排除故障時，同樣予以記錄。歷史數據提供多種便捷、快速的查詢方法。

電源功能

當主電源發生停電、欠壓等故障時，監控設備可自動切換到備用電源工作，當主電源恢復正常供電時，自動切回到主電源，切換過程中保證監控設備連續平穩運行。
