基本信息：

項目名稱：武漢兒童醫院

項目地點：湖北武漢

項目簡介：

安科瑞電氣股份有限公司于2021年1月承接了武漢兒童醫院變電所電力運維平臺系統的設計與實施，旨在通過該系統實現武漢兒童醫院變電所電力運維的集中管理和監測，實現對開閉所電氣參數、開關狀態、變壓器溫度24小時不間斷監視，并可以通過APP系統進行實時預警。

系統采用AcrelCloud-1000變電所運維云平臺，運維平臺服務器位于武漢兒童醫院阿里云服務器，采用安科瑞ANET邊緣計算網關模塊，通過物聯網將數據發送到運維平臺服務器。現場所有配電回路均配備多功能儀表等。

系統結構：

系統可分為三層結構：現場設備層、網絡通訊層和平臺管理層。

現場設備層：包含直流屏、微機綜合保護、智能操控、多功能儀表等設備，用于采集站內配電柜內電氣運行參數、開關狀態、電氣接點溫度等數據。

網絡通訊層：包含智能網關。網關主動采集現場設備層設備的數據信息，并可進行規約轉換，數據存儲，分散變電站通過數據采集箱（內置智能網關）采集數據通過光纖上傳至通信室變電站綜合自動化監控系統平臺；同時網關充當遠動通信裝置，將現場設備數據采集后通過交換機經縱向加密數據加密后上傳調度網。

平臺管理層：變電站綜合自動化監控系統平臺、國網安徽省安慶電力調度控制中心平臺。

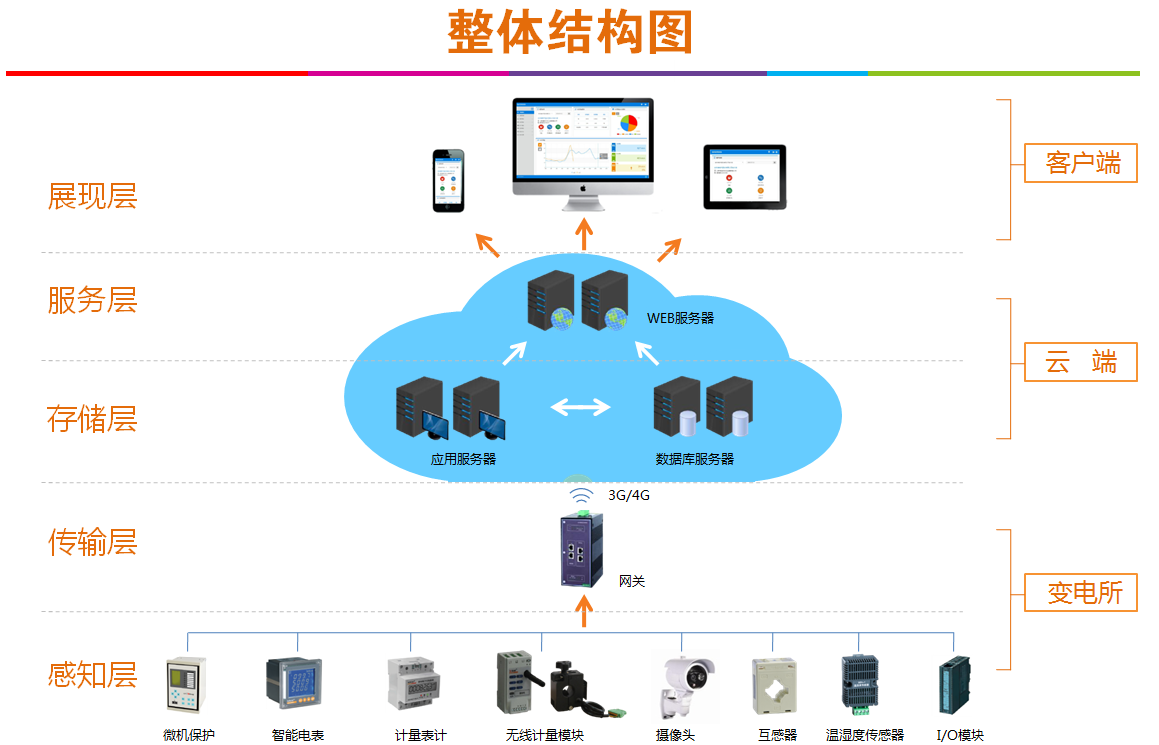

網絡結構圖

系統功能

以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數等電參數、斷路器、隔離開關、地刀等合、分閘狀態、變壓器超溫跳閘信號、高溫報警信號，保護跳閘信號和事故預告信以及有關故障、告警等信號。

可直接查看該回路詳細電參量（三相電流、三相電壓、三相總有功功率、總無功功率、總功率因數、正向有功電能等），并可查看24小時相電流趨勢曲線。

能查詢各回路或設備時間的運行參數

能夠對遙信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。

具備定時抄表匯總統計功能，用戶可查詢系統正常運行任意時間段內各配電節點進線用電量與各分支回路消耗電量的統計分析報表。

實時監視接入系統的各設備的通信狀態，能顯示整個系統網絡結構；可在線診斷設備通信狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。

可以對整個配電系統范圍內的設備進行遠程遙控操作。系統維護人員可通過系統的主界面完成遙控操作，并遵循遙控預置、遙控返校、遙控執行的操作順序，可以及時執行調度系統或站內相應的操作命令。

在曲線查詢界面可以直接查看各電參量曲線，包括三相電流、三相電壓、有功功率、無功功率、功率因數等曲線。
