西南科技大學城市學院安縣校區遠程預付費云平臺系統的應用
2023-05-26
基本信息：
項目名稱：西南科技大學城市學院安縣校區
項目地點：四川綿陽
項目簡介：
西南科技大學城市學院坐落于中國科技城——四川省綿陽市，現有安州、游仙兩個校區，規劃占地1200畝，建成及規劃建筑面積近40萬平方米。現有在校生20000余人，擁有一支高素質教師隊伍。該項目為安州校區的學生宿舍預付費云平臺系統。
系統結構描述：
預付費云平臺系統主要實現西南科技大學城市學院安州校區學生宿舍的收費管理和能效考核；監控范圍為配電箱內安裝的260臺單相預付費儀表，分14條總線，現場所有電表均通過屏蔽雙絞線和設置于后臺的通訊管理機進行通訊，由通訊管理機將數據處理后上傳至預付費系統后臺，實現總線上儀表與監控主機的數據連通，完成能效管理和收費管理的系統功能。
本監控系統采用分層分布式結構，即站控層，通訊層與間隔層；

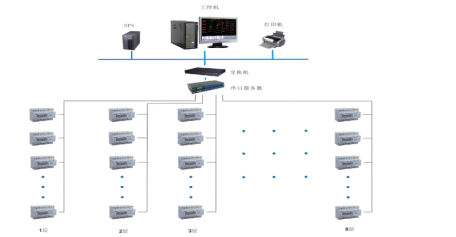

如圖（1）所示：
圖（1）網絡拓撲圖
間隔設備層主要為：多功能網絡電力儀表和預付費多功能電表。這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均采用RS485通訊接口，通過現場MODBUS總線組網通訊，實現數據現場采集。
網絡通訊層主要為：通訊管理機，也稱智能網關，其主要功能為把分散在現場采集裝置集中采集，同時遠傳至站控層，完成現場層和站控層之間的數據交互。
站控管理層：設有高性能工業計算機、顯示器、UPS電源、打印機等設備。監控系統安裝在計算機上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。
以上網絡儀表均采用RS485接口和MODBUS-RTU通訊協議，RS485采用屏蔽線傳輸，一般都采用二根連線，接線簡單方便；通訊接口是半雙工通信即通信的雙方都可以接收、發送數據但是在同一時刻只能發送或接收數據，數據傳輸速率為10Mbps。
RS485接口是采用平衡驅動器和差分接收器的組合，抗噪聲干擾能力增強，總線上允許連接多達32個設備，傳輸距離為1.2km。
系統實現的功能：
預付費管理功能：先交費，后用電，支持微信、支付寶、校園一卡通充值；
遠程集中抄表：免去人工抄表，電表狀態實時性可準確到1分鐘以內；
用電安全：支持惡性負載識別功能，禁止在宿舍使用熱得快、電熱毯、電爐子等容易引發火災的惡性負載，同時授權可以使用的設備可設置白名單；
負載控制：可以針對單個宿舍進行功率控制，達到限制自動跳閘，可設置自動恢復；
數據安全：網絡數據傳輸采用金融級的3DES加密算法，防止數據作弊竊電；
手機短信提醒：當金額不足或金額欠費，共三級預警，都可及時短信通知商戶；
遠程控制：可對任意一塊電表執行遠程拉閘或保電等一系列遠程控制操作，方便管理；
能耗分析及查詢：用戶和管理員都可查詢預付費表或各類接入的計量儀表每天的用能狀況；
個人手機查詢：支持手機端用戶自主購電，自主查詢。
財務報表：可定期為財務提供報表，充值金額、使用金額、剩余金額等等
