摘要：城市綜合管廊布置大量管道，稱為地下生命線，雖然人員不多，但一旦發生火災，管廊內各種設施將被破壞或燒毀，同時存在重大安全風險，損失很大，也會產生很大的社會危害。在此基礎上，目前需要加強城市綜合管廊的火災防治，通過預防和監控，以及科學合理的消防設計，*最大限度地預防綜合管廊火災，降低發生概率，提高城市地下生命線的安全性。本文以城市綜合管廊火災防治為討論對象，結合消防救援工作經驗，總結火災防治措施，根據消防設計的個人意見和建議，僅供參考。


1.引言

城市綜合管廊內有電力、通信、燃?xì)獾榷喾N工程管道，是*重要的基礎設施，對促進城市正常運行至關重要，被稱為城市生命線。地下綜合管廊火災會帶來嚴重的社會危害，不僅會破壞重要管道，影響城市運行，給居民生活帶來不便，還會因管道爆燃造成安全事故和重大經濟損失。因此，地下綜合管廊火災防治需要做好，加強這部分火災監測和防治，通過科學有效的消防設計，最大限度地控制火災，是綜合管廊火災防治的主要手段。3AcreleMS-UT綜合管廊能效管理平臺

(1)平臺概述
AcrelEMS-UT綜合管廊能效管理平臺集電力監控、能源管理、電氣安全、照明控制、環境監控于一體，從數據采集、通信網絡、系統架構、聯動控制、綜合數據服務等方面為建立可靠、安全、高效的綜合管廊管理體系提供數據支持，解決了綜合管廊內部干擾強、用戶多、協調復雜的根本問題，大大提高了系統運行的可靠性和可管理性，提高了管廊基礎設施、環境和設備的使用和恢復效率。

(2)平臺組成
安科瑞城市地下綜合管廊能效管理系統是一個深度集成的自動化平臺，集成了10KV/O.4KV變電站電力監控系統、變電站環境監控系統、智能電機監控系統、電氣火災監控系統、消防設備電源系統、防火門監控系統、智能照明系統、消防應急照明和疏散指示系統。用戶可通過瀏覽器和移動應用程序獲取數據，通過平臺集中監控、統一管理、統一調度管廊電力安全，滿足管廊電力可靠、安全、穩定、高效、有序的要求。

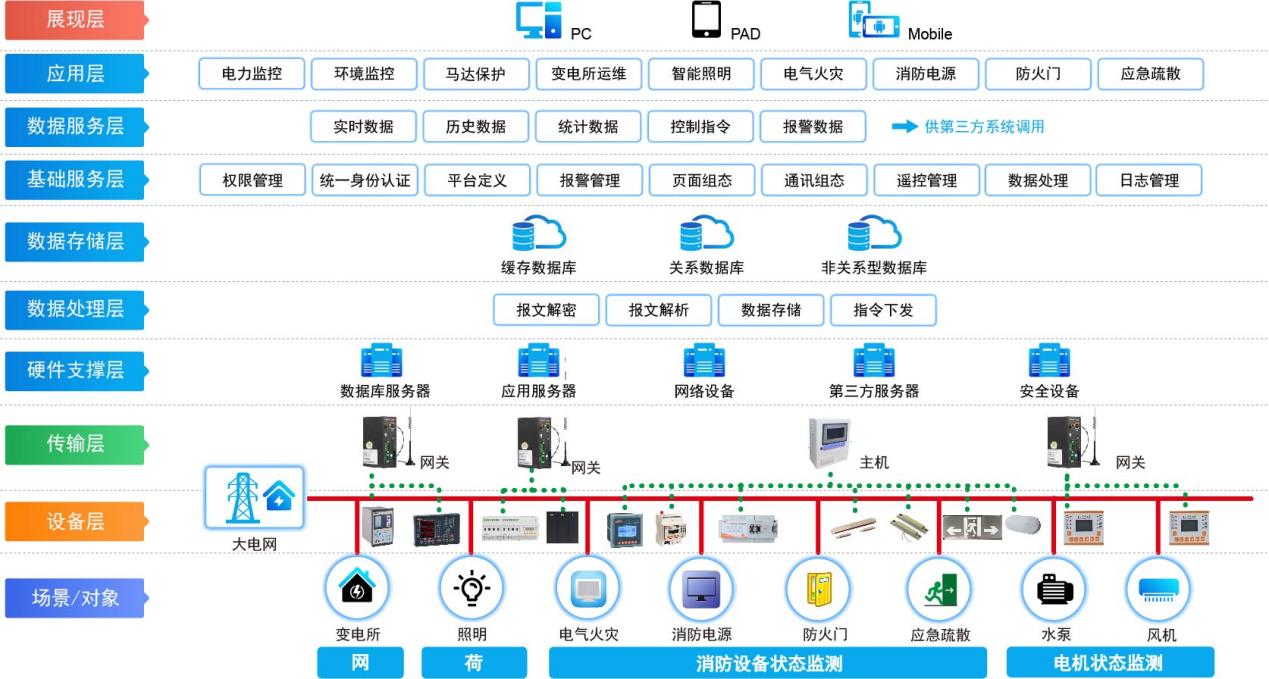

(3)平臺拓?fù)鋱D


(4)平臺子系統

電力監控
電力監控主要針對10/0.4kV地面或地下變電站，對變電站高壓電路配置的微機保護裝置和多功能儀表進行保護和監控，對0.4kV出線配置多功能計量儀表，用于測量和控制出線電路的電氣參數和能耗，可實時監控高低壓供配電系統開關柜、變壓器微機保護測控裝置、發電機控制柜、ATS/STS、UPS，包括遙控、遙信、遙測、遙調、事故報警及記錄等。


環境監測
環境監測包括溫濕度、煙霧溫度、水浸泡、可燃?xì)怏w濃度、門禁、視頻、空調、消防數據采集、顯示和預警，也可與水泵、通風排煙風機等設備集成的第三方系統連接，完成管廊環境綜合監測。

馬達監控
電機監控實現管廊電機的保護、遙控、遙控功能，實現電機過載、短路、缺相、漏電等異常情況的保護、監控和報警。如有必要，可設置聯動控制。

電氣安全

AcrelEMS-UT能效管理系統配備相應的電氣火災傳感器、溫度傳感器、消防設備電源傳感器、防火門狀態傳感器、接入消防疏散照明和指示燈狀態實時顯示，實時監控UPS電池溫度、內阻，通過聲光、短信、APP及時預警。


智能照明控制
防火分區單獨控制，分區內設置智能控制面板本地驅動器；開關驅動器連接消防報警系統，接收消防報警信息，強制打開驅動電路。
走廊上方安裝智能照明傳感器，使人員進入管廊自動打開燈具，停留在管廊內保持常亮，離開后關閉燈具。
除了現場控制模式外，還可以通過計算機實現集中控制，實時遠程監控當前區域的照明情況，必要時可以遠程控制該區域的照明。
考慮到現場模塊分布廣泛，距離太長，除了現場控制模式外，還可以利用計算機實現集中控制，實時遠程監控當前區域的照明情況，必要時可以遠程控制區域的照明。
系統支持單一控制、區域控制、自動控制、感應控制、定時控制、場景控制、調光控制等控制方式，支持延時控制，避免同時照明負荷對配電系統的影響。模塊不依賴于系統，可以獨立工作。每個模塊都有自己的時間模塊，可以根據經緯度自動識別日出和日落時間，實現自動控制功能。

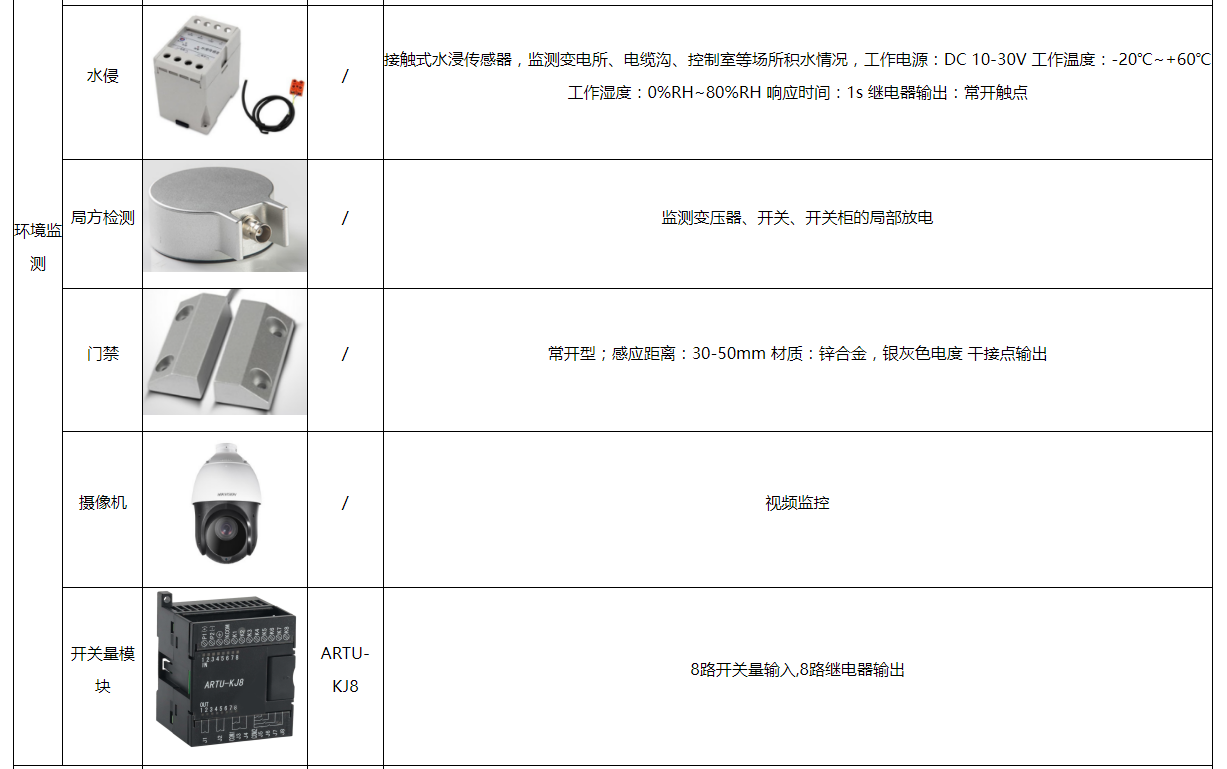

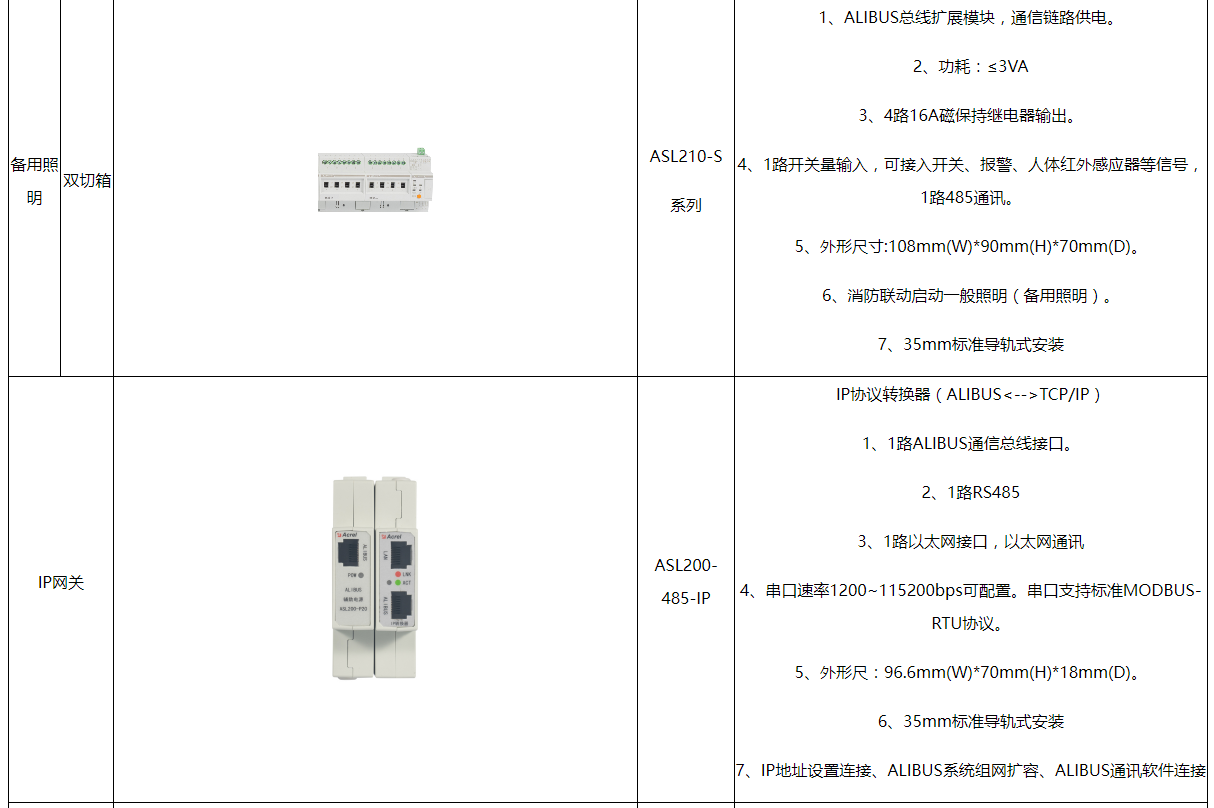

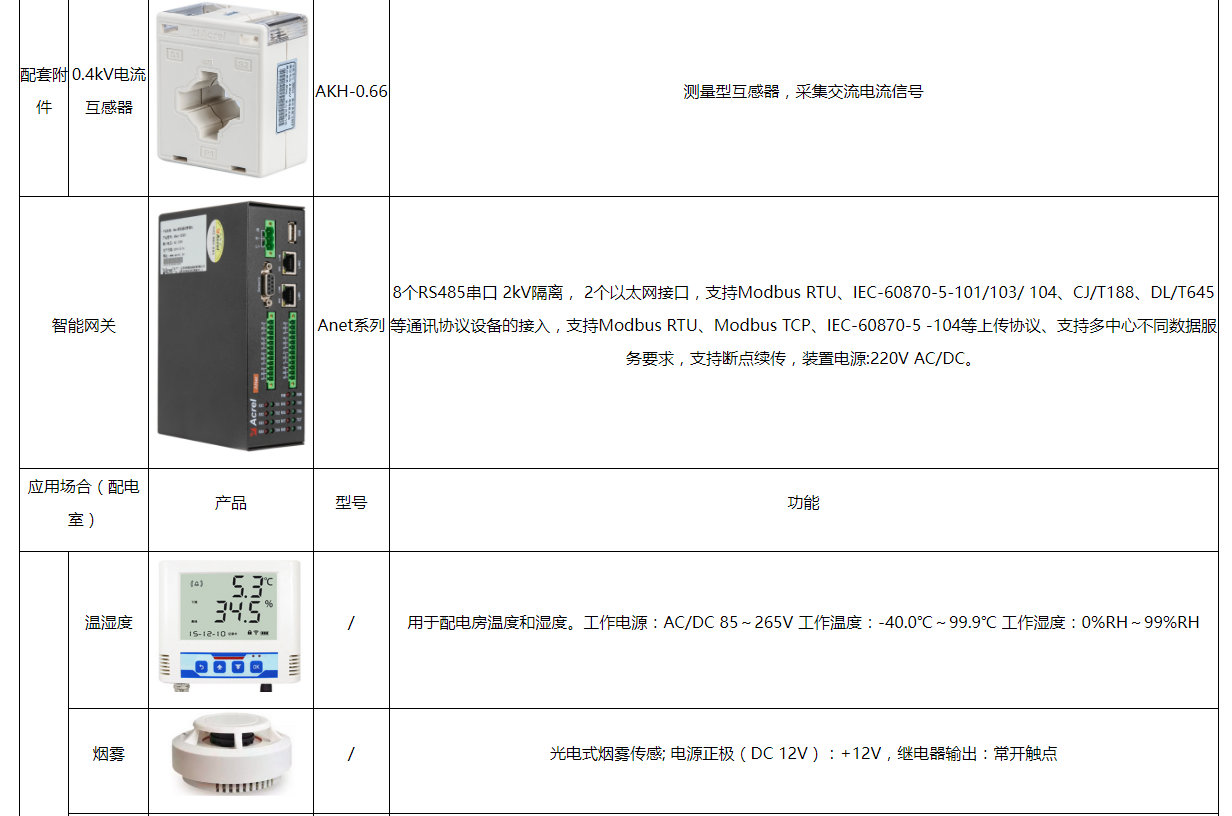

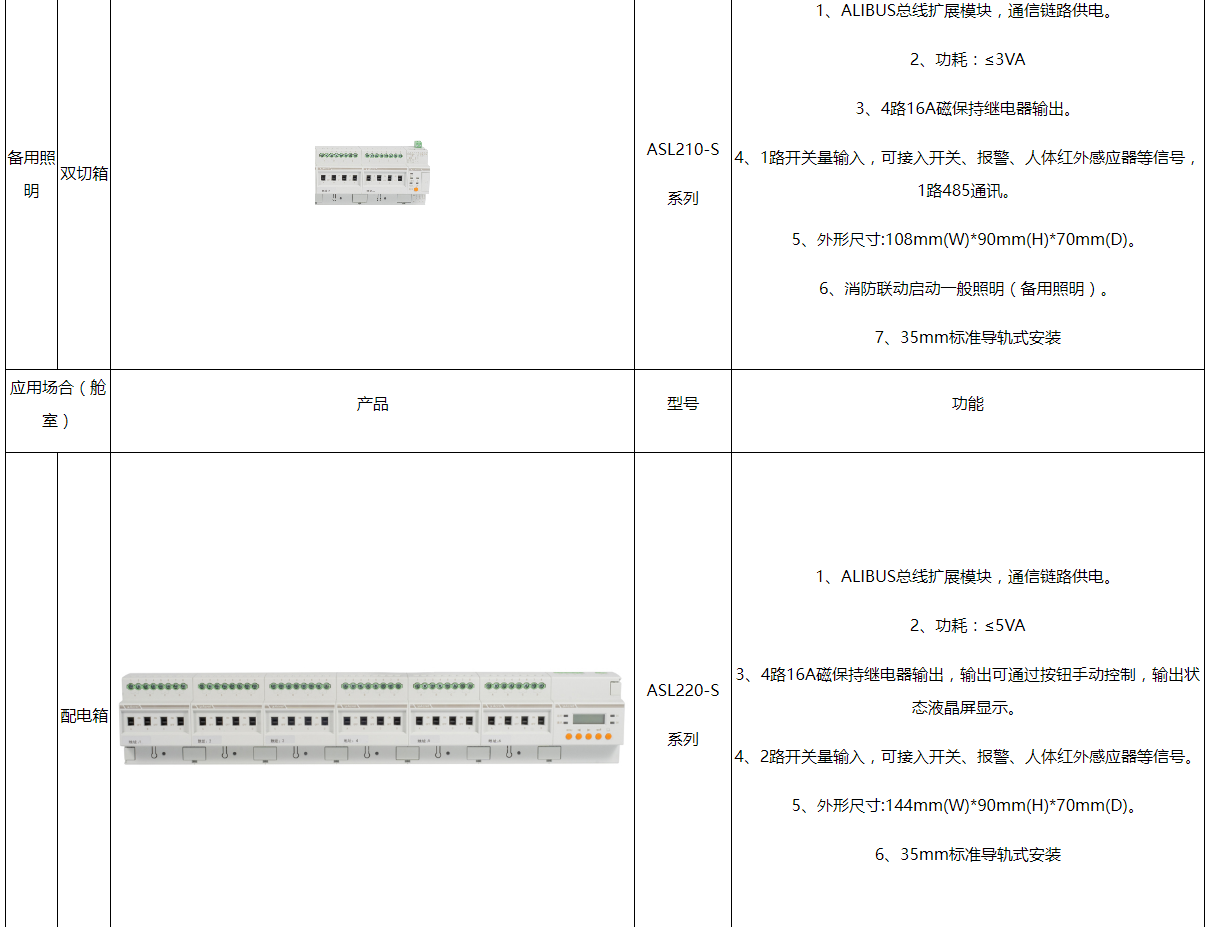

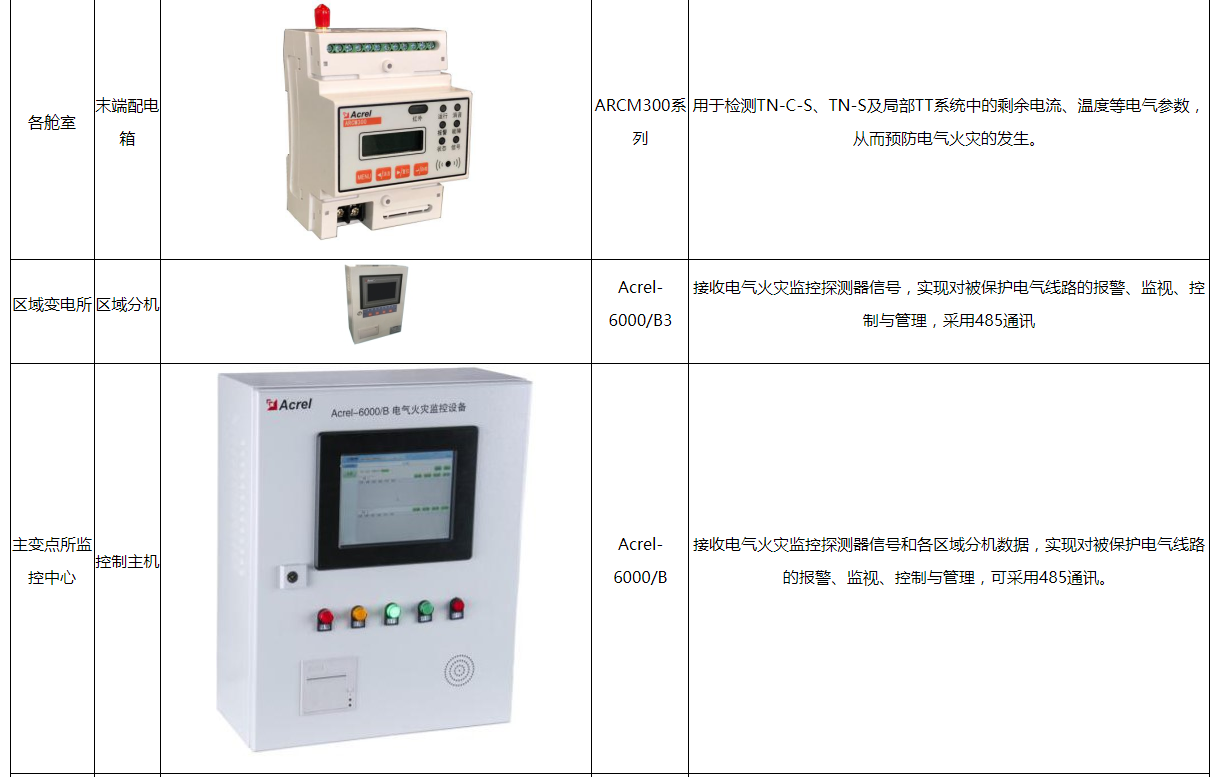

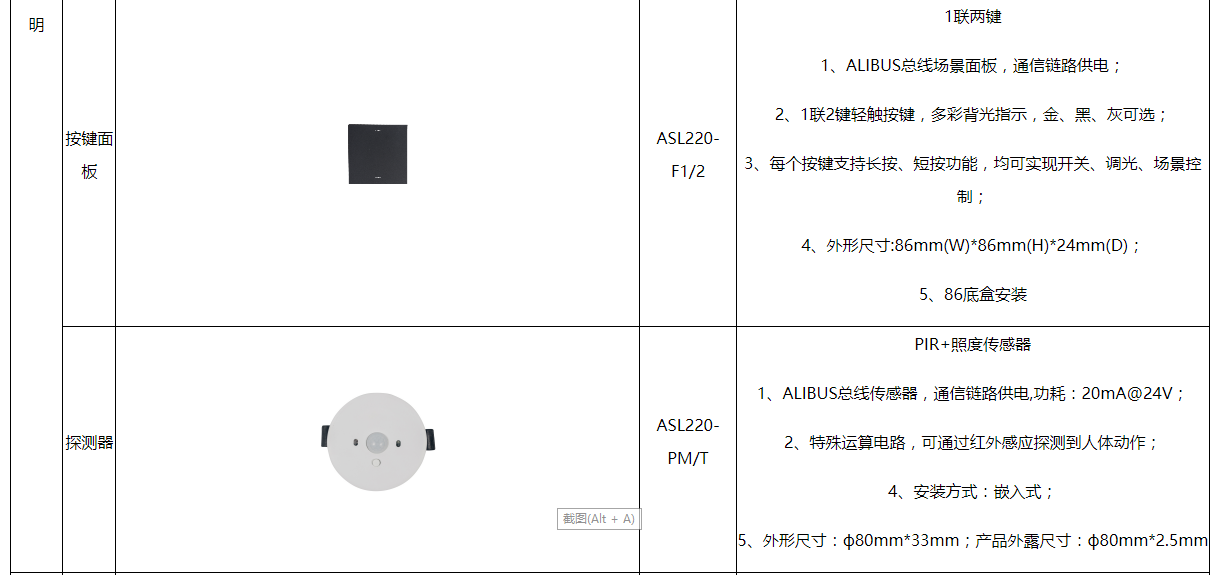

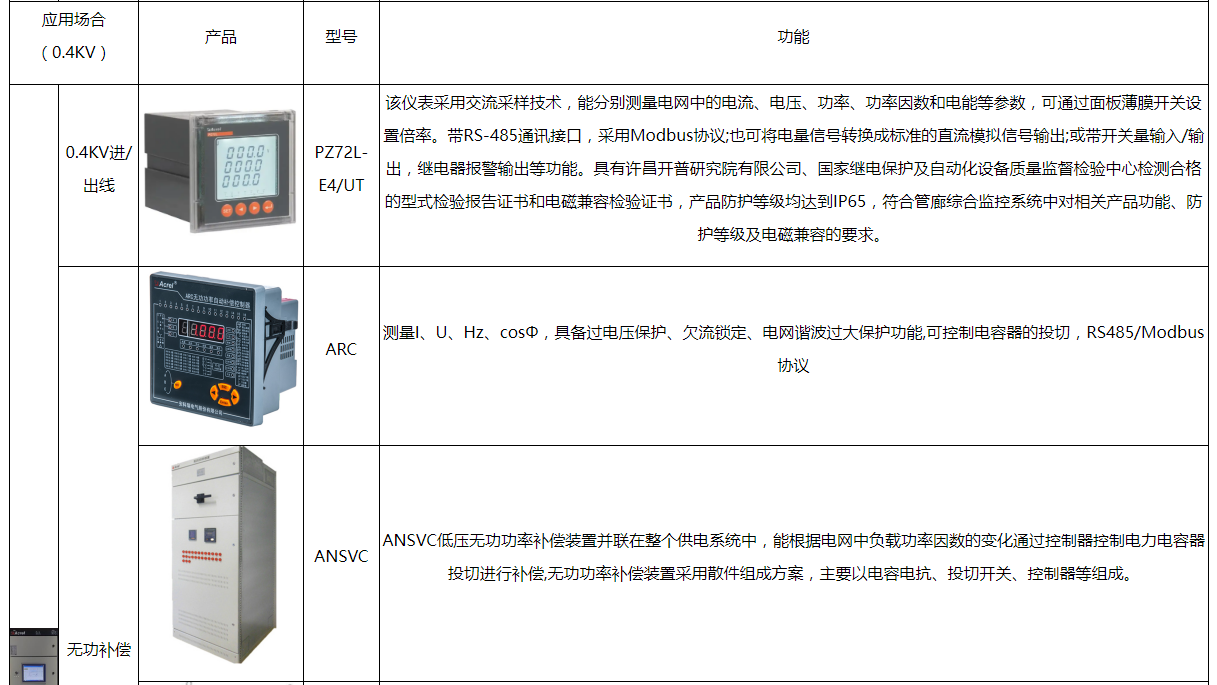

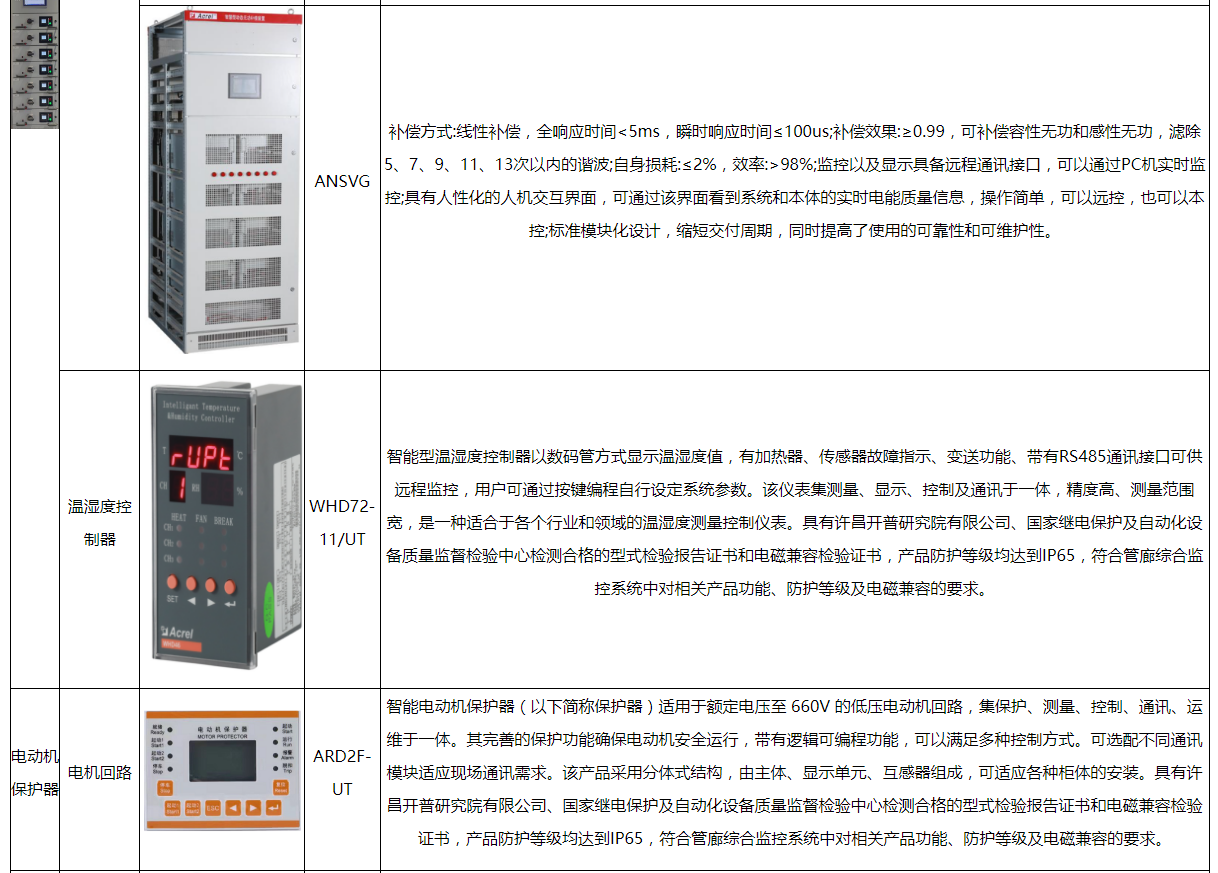

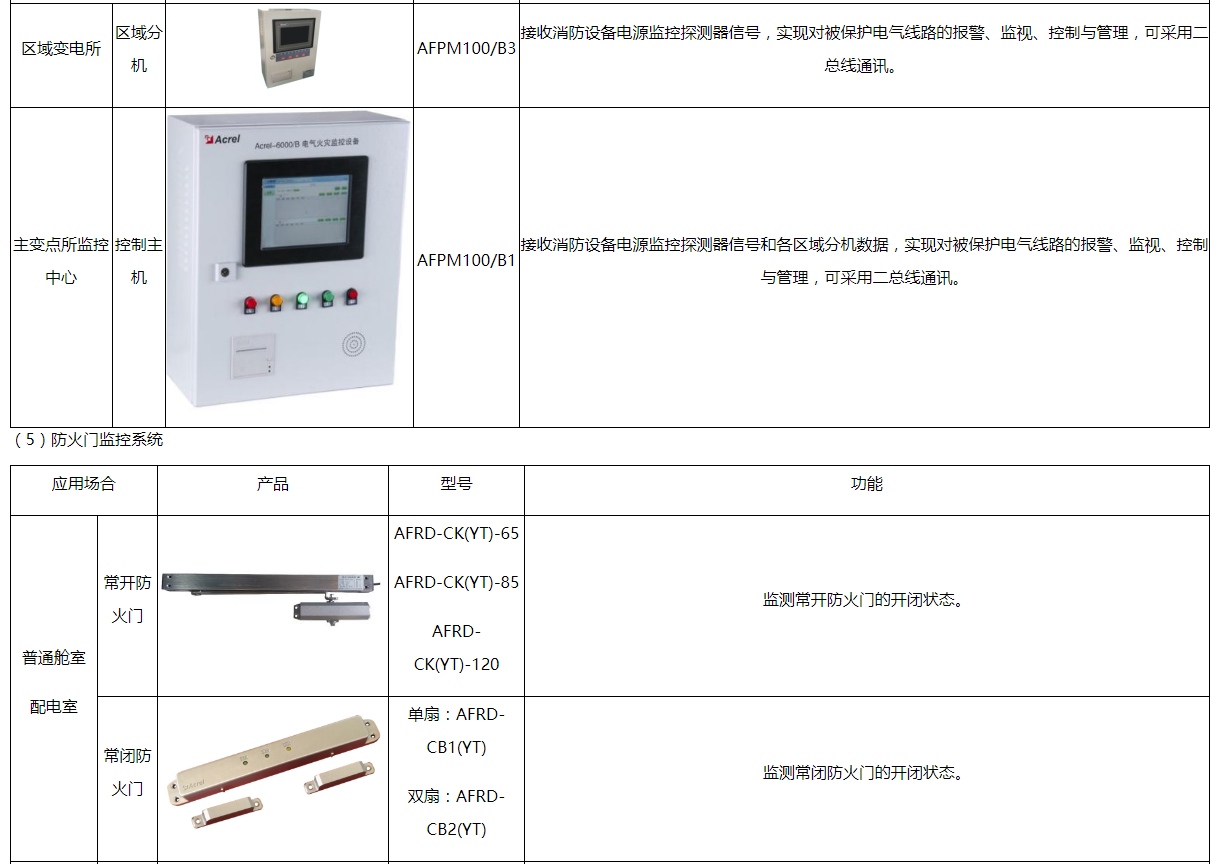

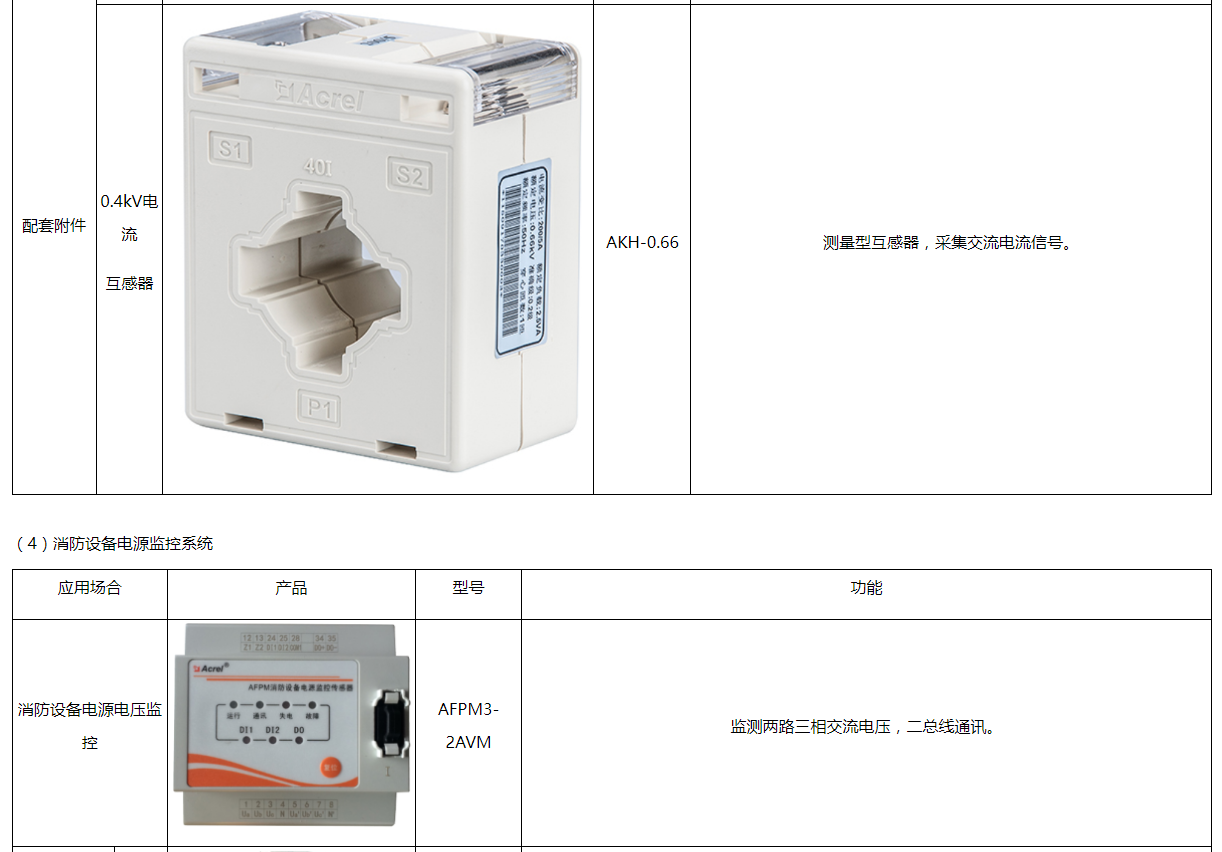

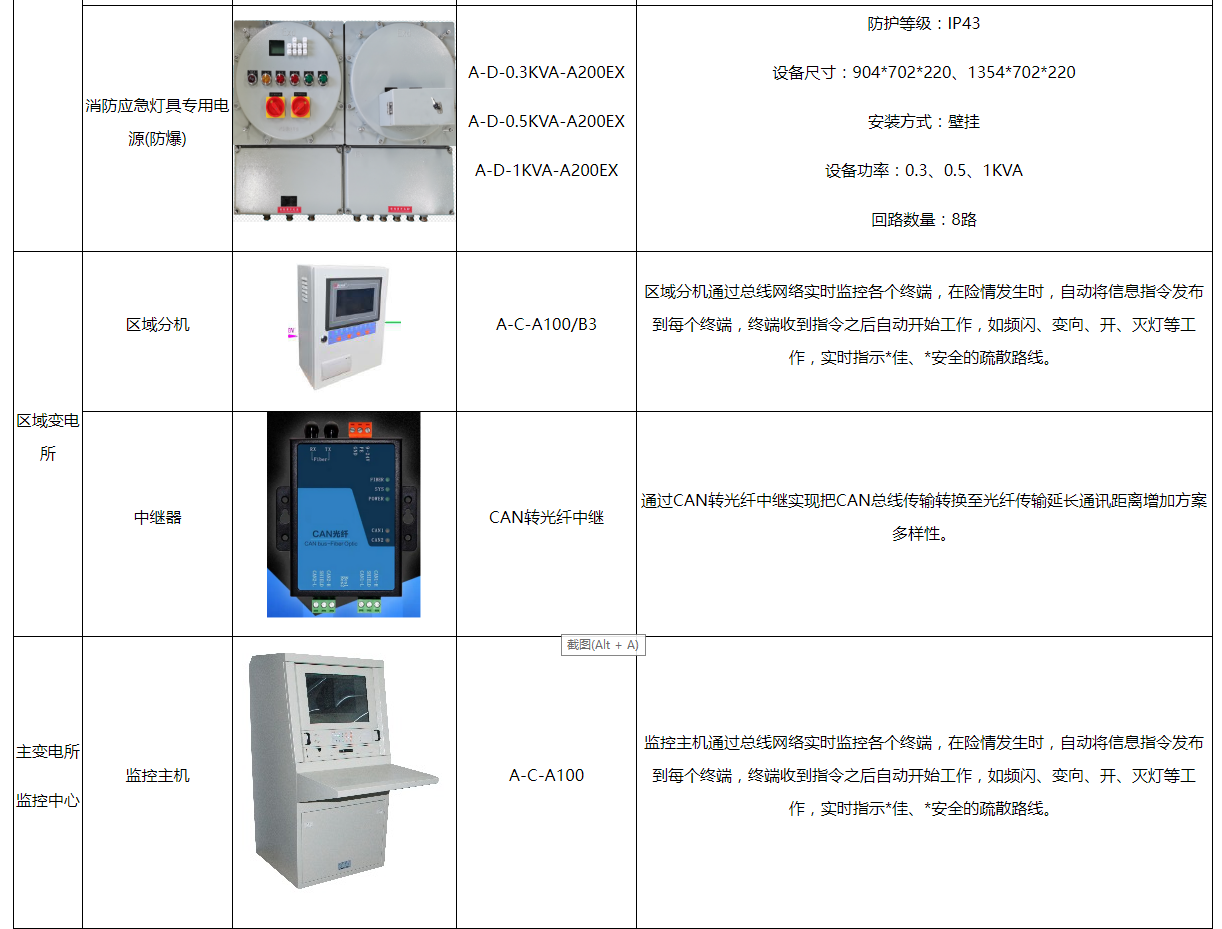

3.相關平臺部署硬件選型清單

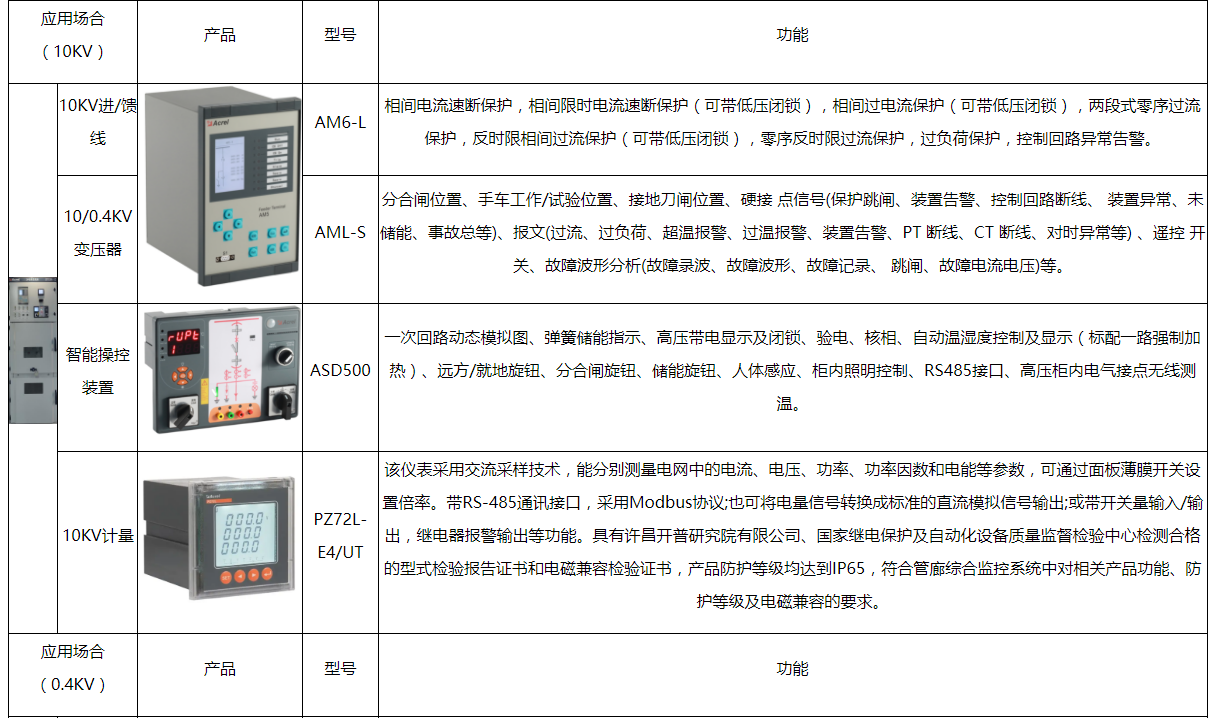

(1)配電室電力監測及環境監測系統

4.結束語

綜上所述，地下綜合管廊火災防控極為重要，應當以預防為主，通過安裝各種監測設備，以及完善報警系統和科學進行消防設計，就能達到良好的火災防控效果

參考文獻：

[1] 張武榮.淺談城市地下綜合管廊火災防控措施[J]. 智能城市，2018，4（4）：57-58.
[2] 孫宇.地下城市綜合管廊的抗火構造與消防設計[J].防災減災工程學 報，2018（S1）：109-111.
[3]安科瑞企業微電網設計應用手冊.2020.06版.
[4]安科瑞電氣股份有限公司官網.
[5]安科瑞綜合管廊能效管理系統解決方案.2020.06版.
[6]陳武生.地下城市綜合管廊抗火構造與消防設計研究[J]. 江西建材，2016，185（8）：44-45.
[7]張愛華.城市綜合管廊工程的消防設計[J].消防科學與技術，2017，36（1）：51-53.
[8]安鋼.城市綜合管廊火災防控與消防設計探討
