摘要：高壓開關柜是配電系統的重要組成部分，其主要作用是控制電荷、分配電能和開關電流，保證系統的穩定性。將無線溫度測量技術應用于高壓開關柜，可實現實時動態監測，幫助相關人員根據高壓開關柜溫度變化采取相應措施，避免事故，有效促進高壓開關柜的正常運行。本文討論了無線溫度測量技術的技術、無線溫度測量技術在高壓開關柜溫度測量結構中的應用、無線溫度測量技術在高壓開關柜中的應用優勢、高壓開關柜中無線溫度測量技術的必要性以及高壓開關柜中無線溫度測量技術的應用過程。

1.引言

       傳統的無線溫度測量技術難以滿足高壓開關柜的溫度測量需求。如果現有的溫度測量技術不能進行改革和升級，就很難控制高壓開關柜的實時溫度和事故。開關柜采用無線溫度測量技術，不僅能獲得準確的實時數據，而且設備安裝方便快捷，滿足高壓開關柜的發展需要。不同電壓高壓開關柜所需的無線溫度測量技術有一點差異。以10kV高壓開關柜為例，探討了無線溫度測量技術在高壓開關柜中的應用過程。2設計相應的硬件系統
無線溫度測量技術在10kV高壓開關柜中的應用，其硬件系統包括通信單元、微控制器、溫度顯示器和溫度傳感器。這里不能詳細解釋，選擇六個重要部分進行詳細討論。

1.1微控制器
微控制器作為無線測溫系統的控制單元，主要負責讀取溫度數據。

1.2溫度顯示儀
溫度顯示器的主要功能是接收溫度傳感器傳輸的溫度數據，并在LCD屏幕上實時顯示數據的真實值，然后將溫度數據的值和地址傳輸到監控中心。

1.3溫度采集器

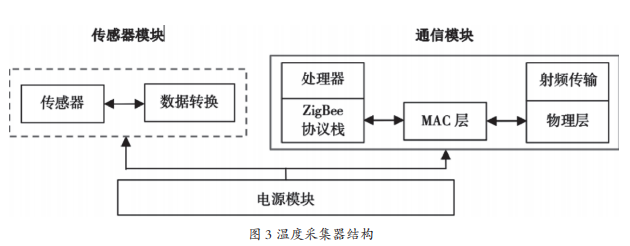

溫度采集器是硬件設計的主要內容，主要包括電源設備、通信設備和傳感器設備。

1.4傳感器設備
傳感器設備主要負責溫度節點的溫度數據采集和轉換，通信設備的主要功能是處理和傳輸數據。

1.5協調器
與終端相比，協調器雖然沒有測溫功能，但它添加了相關的接口芯片。

1.6綜合管理
為了方便無線溫度測量系統硬件的后續管理，保證高壓開關柜的安全運行，一般選擇將傳感器設備牢固捆扎，然后安裝在A、B或C相的相關位置。


2.設計相應的軟件系統

       軟件在無線測溫技術的應用中起著重要的作用，主要包括預警、系統數據顯示、系統配置輸入等功能，是相關人員應用管理的窗口。無線測溫軟件系統初始化后，可以直接收集每個溫度點的溫度信息，然后傳輸溫度數據和傳感器號。
在使用無線溫度測量技術進行溫度測量時，監控中心配備了監控工作站，使用CAN總線，安裝軟件的計算機可以直接與溫度顯示器連接。


接收溫度數據后，溫度顯示器將顯示溫度數據的實時值和相應的傳感器編號，然后數據處理器將獲得的溫度數據值與正常溫度值進行比較。如果收集到的溫度數據值或溫度變化率超過正常溫度值和正常范圍，系統將判斷為超溫，發出相應的報警，并顯示在LCD屏幕上；報警信號通過通信單元傳輸到主控站監控中心，提醒相關人員采取合理的應對策略。如果無線溫度測量軟件系統判斷溫度不超過限值，則相應的溫度值將顯示在LCD屏幕上，并傳輸到監控中心。


3.相關測試

      通過建立無線溫度測量系統，可以有效地實現無線溫度測量技術在高壓開關柜中的應用。該系統用于測試三個高壓開關柜。每個高壓開關柜有兩個溫度測量點，設定溫度限制值為40℃。監測結果如圖5所示。從溫度監測界面可以看出，一旦測量點溫度超過異常值，就會在顯示屏上發出預警信息，通知相關人員，及時遏制情況的進一步擴散。此外，該系統易于理解，便于相關人員輕松監控實時溫度。高壓開關柜6保證無線測溫技術

正常應用措施保證無線測溫技術在高壓開關柜中的正常應用，可采取以下三種措施。

3.1確保相關設備的質量
無線溫度測量系統投入使用前，應嚴格控制質量，監測相關設備和系統的質量。同時，還需要考慮設備和系統的成本性能，選擇質量和壽命更好的產品。

3.2注意運行過程中的維護和保養
無論是測溫系統的軟件設備還是硬件設備，經過長時間運行后都會磨損老化，這意味著設備有一定的故障概率，這就要求相關人員定期對無線測溫設備進行維護，確保其始終處于運行狀態，避免因設備損壞而無效，造成溫度測量不準確、不及時的問題。

3.3注重監督管理
從宏觀層面討論無線溫度測量系統的日常管理，要求相關人員管理和監督高壓開關柜的工作狀態，嚴格控制溫度測量系統的整體工作流程，更好地服務于高壓開關柜的溫度測量工作。


4.安科瑞溫度在線監測系統解決方案

4.1概述
電氣接觸在線溫度測量裝置適用于高低壓開關柜內電纜接頭、斷路器接頭、閘門開關、高壓電纜中間頭、干變壓器、低壓大電流等設備的溫度監測，防止氧化、松動、灰塵等因素導致接觸電阻過大，提高設備安全，及時、持續、準確地反映設備運行狀態，降低設備事故率。
Acrel-2000T無線測溫監測系統通過RS485總線或以太網與間隔層的設備直接通信，系統設計遵循國際標準-RTU、Modbus-TCP等傳輸規則大大提高了安全性、可靠性和開放性。該系統具有遙信、遙控、遙控、遙控、遙控、事件報警、曲線、棒圖、報告和用戶管理功能，可監控無線溫度測量系統的設備運行狀態，實現快速報警響應，防止嚴重故障。

4.2應用場所
適用于電力物聯網、鋼廠、化工、水泥、數據中心、醫院、機場、電廠、煤礦等電力設備的溫度監測。

4.3系統結構





4.4系統功能

溫度測量系統主機Acrel-2000T安裝在值班監控室，可以遠程監控系統中所有開關設備的運行溫度狀態。該系統具有以下主要功能：
溫度顯示：顯示配電系統中各測溫點的實時值，還可實現計算機WEB/手機APP的遠程查看數據。
溫度曲線：檢查各測溫點的溫度趨勢曲線。
操作報表：查詢并打印各測溫點指定時間的溫度數據。
實時報警:系統可以對每個測溫點的異常溫度發出報警。系統具有實時語音報警功能，可以對所有事件發出語音報警，包括彈出窗口、語音報警等。，并可以通過短信/APP推送報警消息，及時提醒值班人員。
歷史事件查詢：可存儲和管理溫度越限等事件記錄，方便用戶追溯系統事件和報警、查詢統計、事故分析等歷史事件。

4.5系統硬件配置

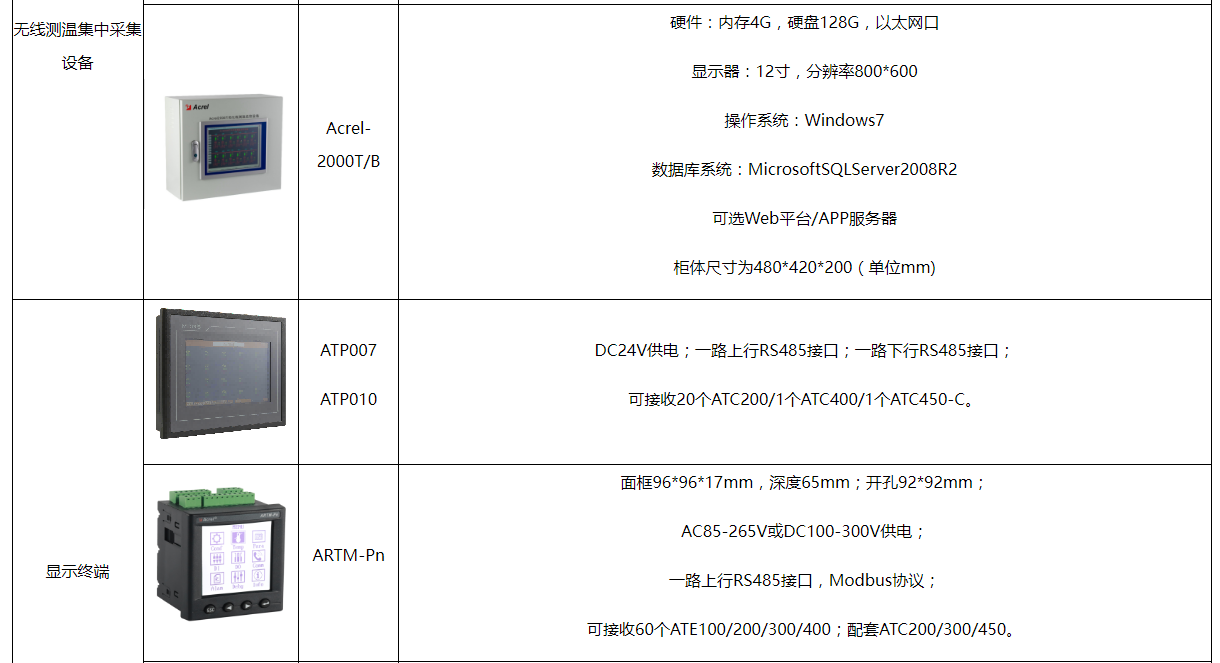

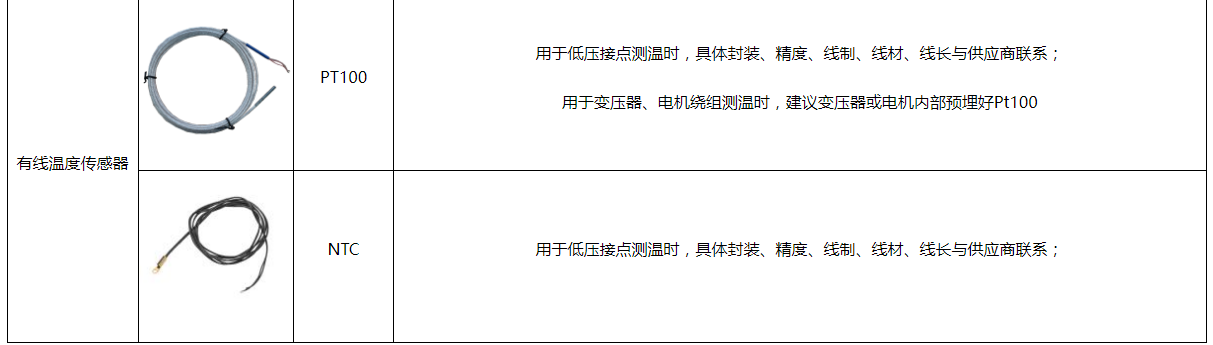

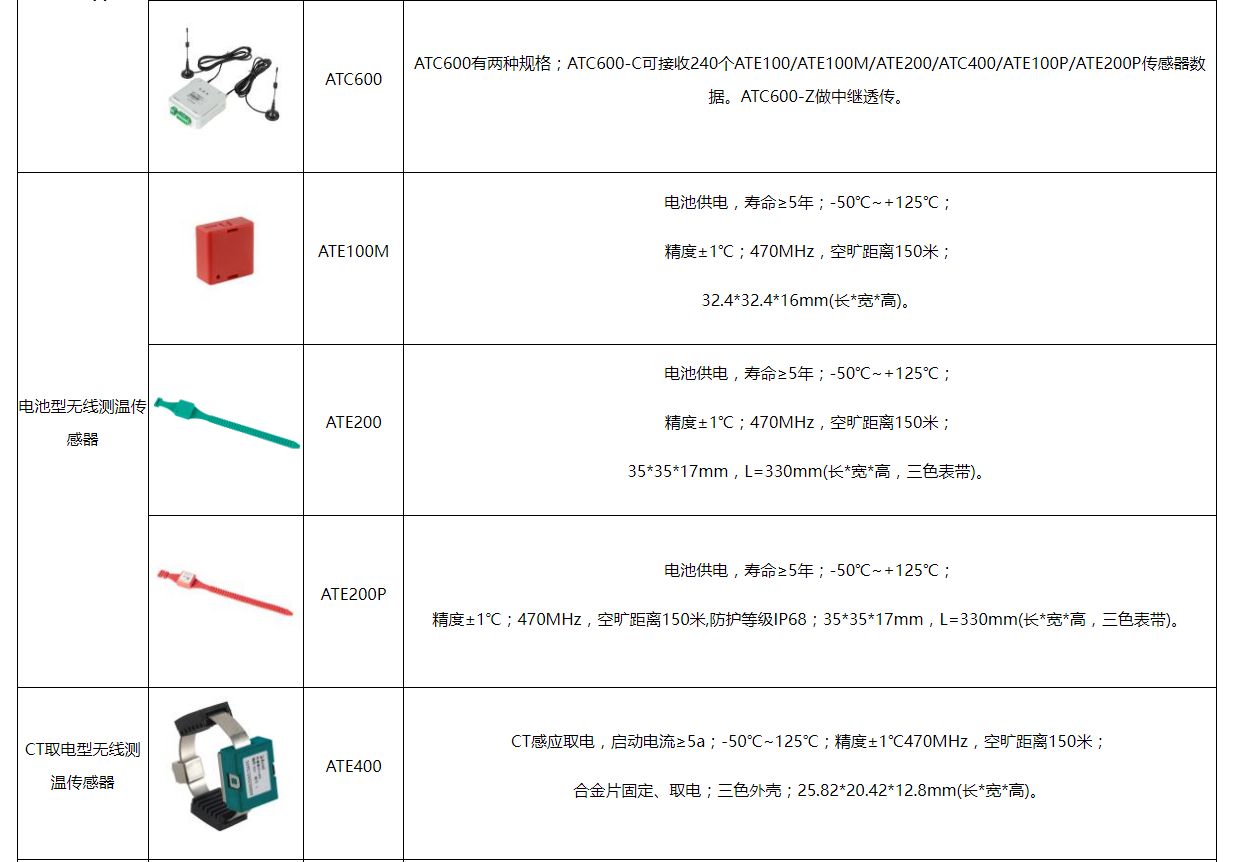

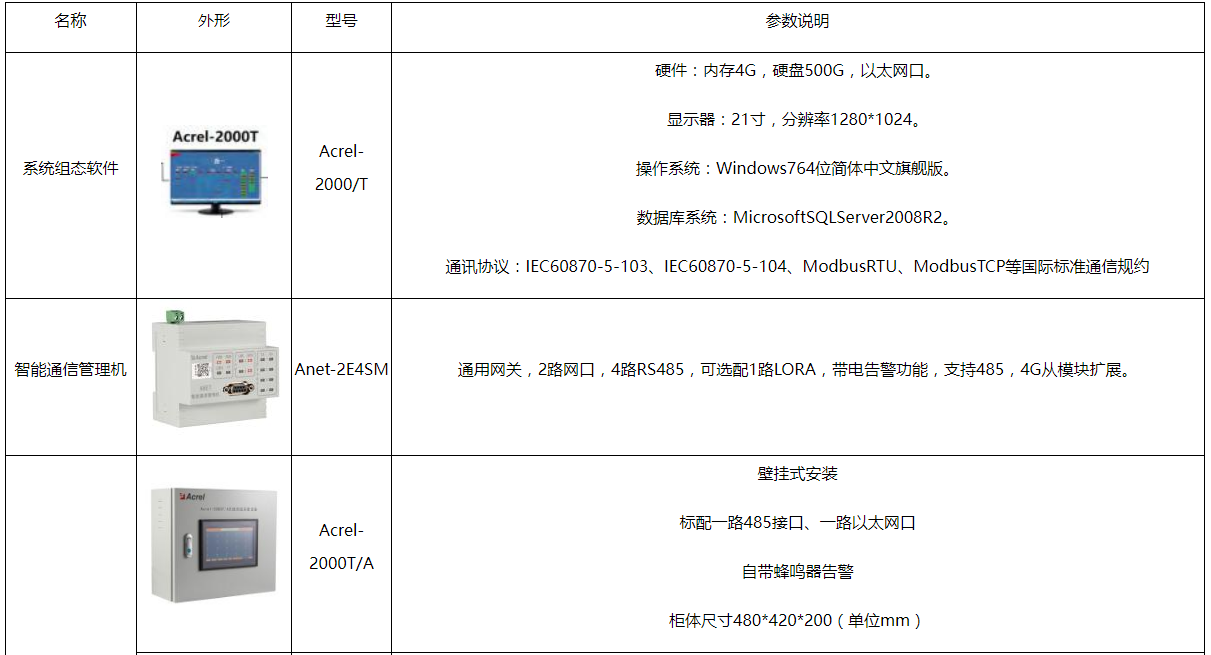

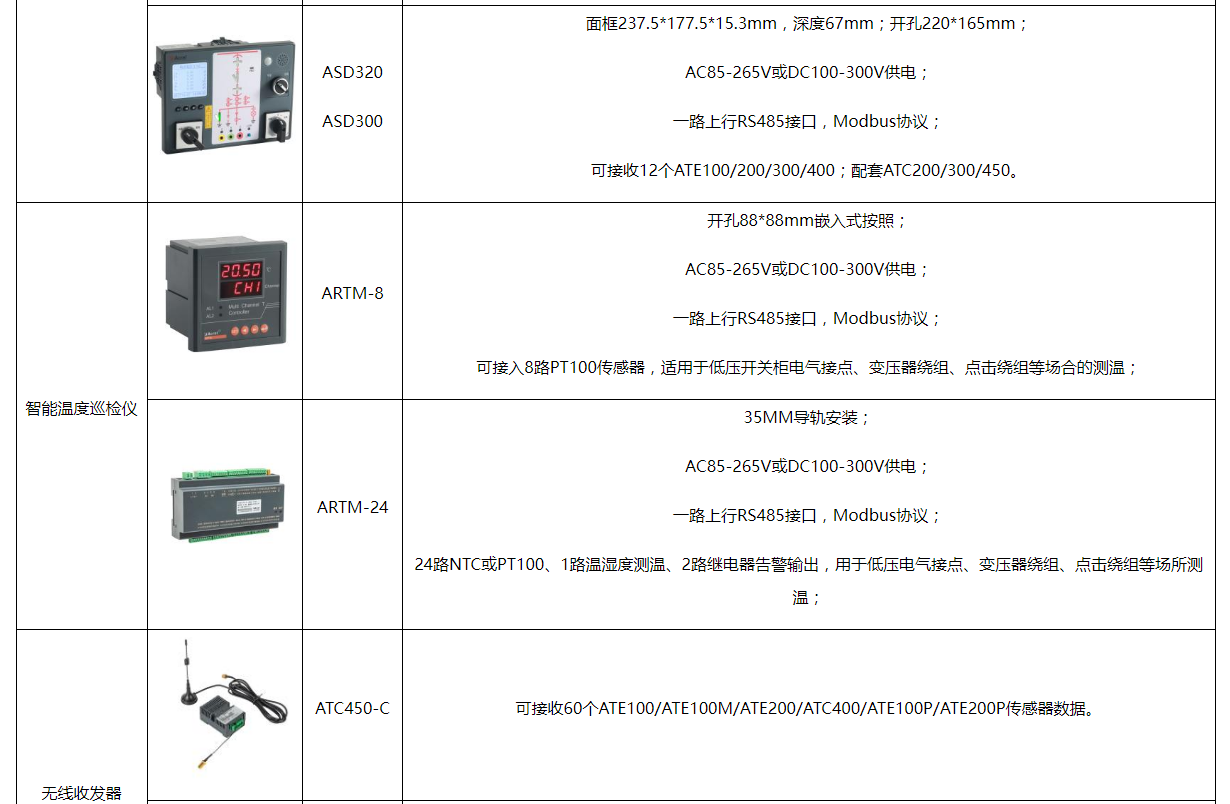

溫度在線監測系統主要由設備層的溫度傳感器和溫度采集/顯示單元、通信層的邊緣計算網關和站控層的溫度測量系統主機組成，實現變配電系統關鍵電氣部件的溫度在線監測。






6.結語

     總的來說，實現無線測溫技術在高壓開關柜中的應用，可以實時有效地掌握高壓開關柜的具體問題，以此來協助相關工作人員及時采取相應的措施，做好事故的防治工作，促進高壓開關柜的可持續運行。
